電磁屏蔽機房設計要點

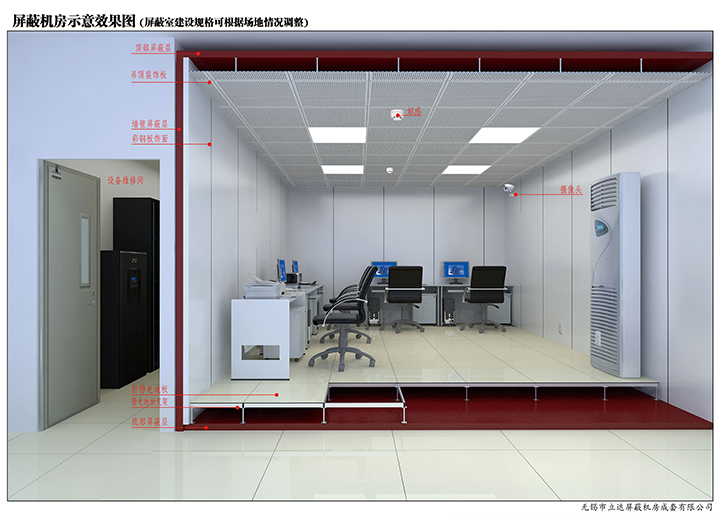

1. 此處以鋼板焊接式電磁屏蔽室為例。包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成，材料規格按屏蔽室大小確定地面龍骨（地梁）應與地面進行相對緣處理。墻、頂部冷軋鋼板厚度2mm，底部鋼板厚3mm，先在車間預制成模塊，分別焊接在龍骨框架內側。所有焊接均采用CO2保護焊，連續滿焊，并用專用設備撿漏，防止漏波。所有鋼質殼體必須進行良好的防銹處理；

2. 電磁屏蔽門：電磁屏蔽門是屏蔽室主要活動部件，也是屏蔽室綜合屏蔽效能的關鍵，技術含量較高，材料特殊，工藝其復雜，共426道工序。電磁屏蔽門有鉸鏈?zhǔn)讲宓堕T、平移門兩大類，各有手動、電動、全自動等形式。如考慮使用的穩定性及性價比，則手動插刀式鉸鏈門；

3. 蜂窩型通風波導窗：通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距42mm的六邊形鋼質波導管集合組成，波導管不妨礙空氣流通，卻對電磁輻射有截止作用。目前主要采用300mm×300mm×42mm規格的全焊接式蜂窩式波導窗，插入損耗150KHz～1GHz≥100dB，完全滿足規范要求。屏蔽室按面積大小配置相應數量的波導窗，分別用于進風、排風、瀉壓；

4. 強弱電濾波器：進入屏蔽室的電源線、通信信號線等導體都會夾帶傳導電磁干擾，必須有相應的濾波器加以濾除。濾波器是由無源元件（電感、電容）構成的無源雙向網絡，其主要性能參數是截止頻率（低通、高通、帶通、帶阻）、插入損耗（阻帶衰減量），濾波性能取決于濾波級數（濾波器濾波元件數）、濾波器結構類型（單電容型C型、單電感型L型、π型）等；

5. 波導管：進入防護室的各種非導體管線如消防噴淋管、光纖等，均應通過波導管，波導管對電磁輻射的截止原理與波導窗相同；

6. 被屏蔽的物體（設備等）不要安排在緊靠屏蔽體的位置上，以盡量減少通過被屏蔽物體體內的磁通；

7. 必須盡量減少結構的電氣不連續性，以便控制經底板和機殼進出的泄漏輻射。提高縫隙屏蔽效能的結構措施包括增加縫隙深度，減少縫隙長度，在結合面上加入導電襯墊，在接縫處涂上導電涂料，縮短螺釘間距離等。
